Descripción del producto

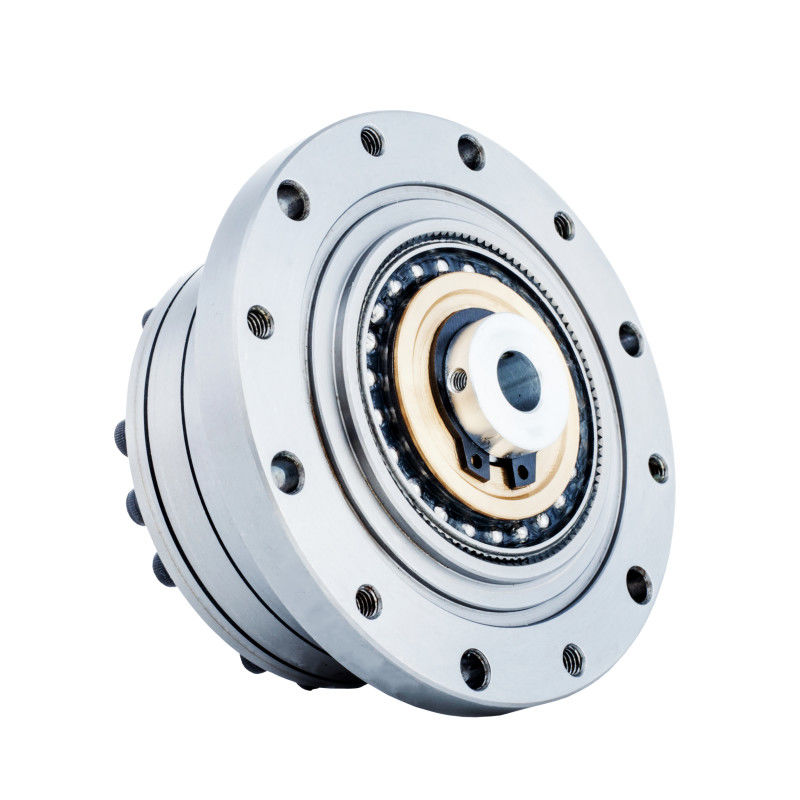

El reductor de ondas de deformación de la serie LSS - II utiliza el generador de ondas tipo deslizador cruzado, el eje de entrada está conectado al orificio interno del generador de ondas a través de un acoplamiento Oldham,es un conjunto de engranajes de componentes encastrados combinado con un rodamiento de salida de rodillos cruzados de precisión y una brida.
El uso de estos engranajes armónicos es una solución de cabeza de engranaje muy compacta, robusta y fácil de usar.
Los engranajes de onda de deformación de línea flexible en forma de copa LSS - II estándar se pueden utilizar ampliamente en robótica, equipos de fabricación de semiconductores, equipos láser, equipos de fabricación de circuitos impresos,equipo médico, telescopios, máquinas herramientas metálicas, equipos de embalaje, aeroespacial y otros campos.
Características clave
EspecíficoEficienciael
Cuadro de parámetros nominales de la serie LSS - II
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima admisible | Velocidad de rotación media admisible de entrada | Reacción | Peso | Vida útil del diseño | ||||
| Grasa | Grasa | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kg | Horario | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 años | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 años | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 años | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 años | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 años | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 años | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
Imágenes detalladas
| Las características clave de las unidades de engranaje armónico de la serie II | |||
| Producto | Reducción de las ondas de tensión en forma de copa LSS-II | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 80, 100, 120 | ||
|
Reacción
|
Menos de 20 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
15000 horas | ||
|
Modelo
|
14, 17, 20, 25, 32, 40 | ||
|
Peso
|
0.51 a 4.6 kg | ||
| Garantización | 1 año | ||
