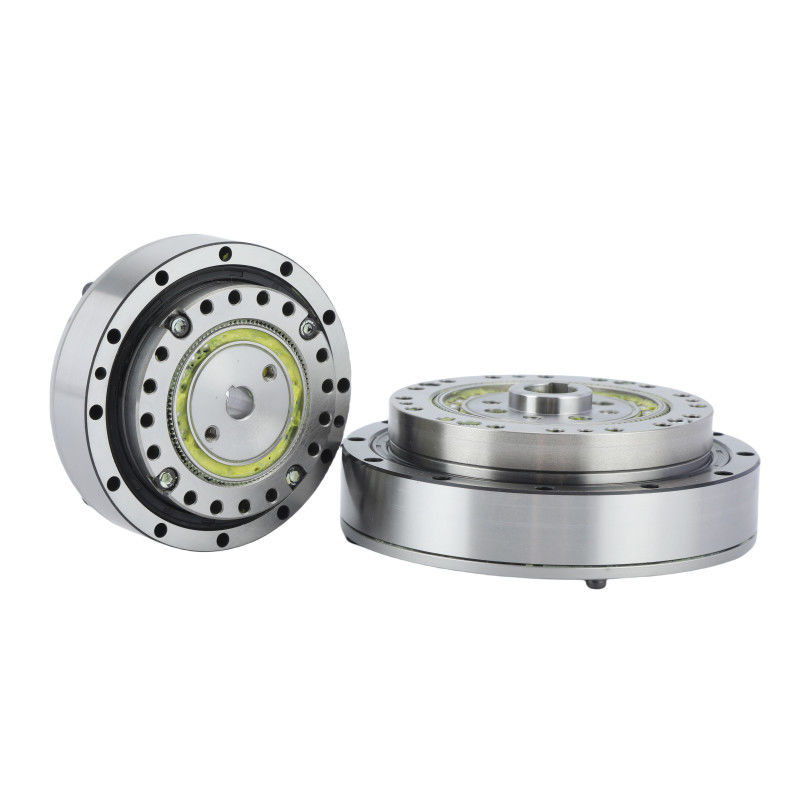

Name: Alta carga de accionamiento armónico de tensión de onda de engranaje Reducción de cabeza de engranaje ODM
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

En casa > productos > Impulsión armónica >

Alta carga de accionamiento armónico de tensión de onda de engranaje Reducción de cabeza de engranaje ODM

Equipo de oleaje de tensión de transmisión armónica ODM

el equipo de las ondas de deformación del accionamiento armónico Reducidor

Cabeza de engranaje armónico ODM

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

14/17/20/20/25/32/40

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Reducción de las ondas de tensión de la serie LHG-I

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50Entre 1 y 160:1

Reacción:

≤ 20 segundos de arco

Velocidad media de entrada:

3500 r/min.

Velocidad máxima de entrada:

8500 R/min

La vida diseñada:

15000 horas

Modelo:

14, 17, 20, 25, 32, 40

Peso:

0.4 a 4,4 kg

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Alta capacidad de carga y fiabilidad Reducción de ondas de tensión LHG-I

Descripción del producto

El reductor de ondas de deformación de la serie LHG - I es una cavidad de engranaje de estructura de cañón con brida hueca que tiene cero retroceso, así como una precisión y repetibilidad excepcionales.

Las unidades de engranaje de la serie LHG-I se pueden utilizar ampliamente en robots humanoides, equipos de fabricación de semiconductores, máquinas herramientas metálicas y otros campos.

Características clave

Diseño compacto y conciso
Alta rigidez por torsión
De entrada y salida coaxial
No hay reacción.
Excelente precisión de posicionamiento y precisión de rotación

Cuadro de parámetros nominales de la serie LHG - I

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kilos	Horario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20 años	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20 años	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20 años	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20 años	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20 años	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20 años	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Imágenes detalladas

Atributos clave del reductor de ondas de tensión de la serie I de LHG
Producto	Reducción de las ondas de tensión de la serie LHG-I
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50Entre 1 y 160:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	15000 horas
Modelo	14, 17, 20, 25, 32, 40
Peso	0.4 a 4,4 kg
Garantización	1 año

Aplicaciones


Robots industriales	Máquinas ópticas	Impresión 3D y fabricación de papel
