Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica

Caja de cambios de transmisión armónica de alto par estático

Caja de cambios de transmisión armónica reductora

Dispositivo de reducción armónica de alto par estático

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Modelo 14, 17, 20, 25, 32

Contacta con nosotros

Solicitar una cita

Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica

Detalles del producto

Producto:

El LSD-I Ultra - Reducción de onda de tensión plana

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50, 80, 100

Reacción:

≤ 20 segundos de arco

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

10 000 horas

Modelo:

14, 17, 20, 25, 32

Peso:

0.37 a 2.48 kg

El color:

Las partes de la cabeza

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Dispositivo armónico de par estático ultra delgado de alta torsión

Name: Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modelo 14, 17, 20, 25, 32
Price: Negociable USD
Availability: InStock

Descripción del producto

Los motores armónicos de la serie LSD-I son conocidos como los ultra-planos.onda de deformaciónunidades de engranaje.

Este diseño flexible proporciona una excelente precisión de posicionamiento y de rotación

Estos impulsos armónicos ultra-planosson muy adecuados para su uso como juntas de extremo de robot y reductores de extremo del cliente.

Características clave del motor armónico de la serie LSD

Estructura ultraplana
Diseño compacto y conciso
Capacidad de par estático elevado
De entrada y salida coaxial
Excelente precisión de posicionamiento y precisión de rotación

Parámetros nominales Tabla de LSD de la serie I Dispositivo armónico

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?	Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤ 20 años	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤ 20 años	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤ 20 años	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤ 20 años	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤ 20 años	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

Imágenes detalladas

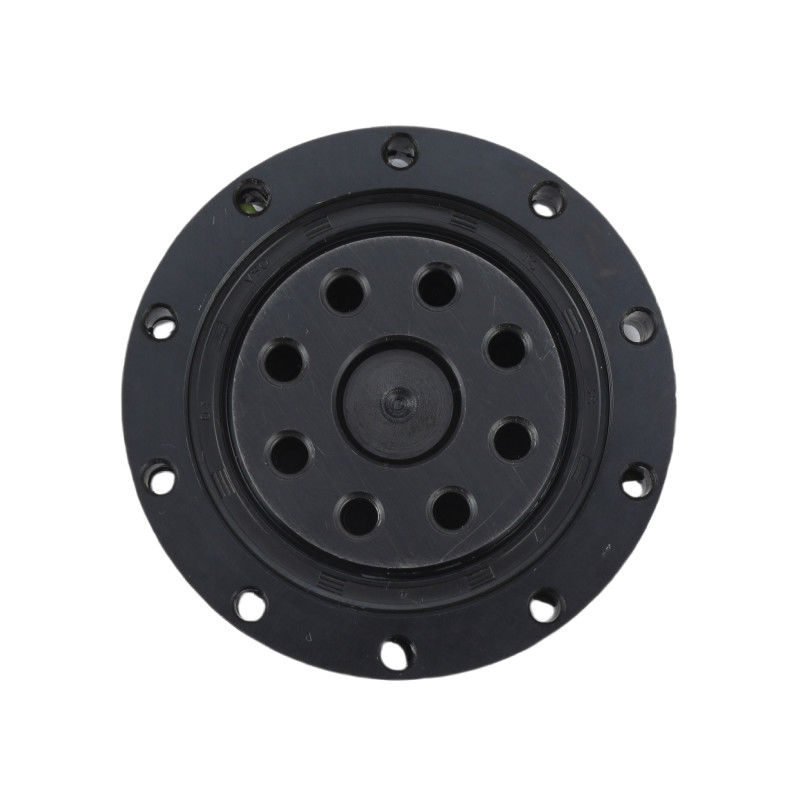

Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica 0

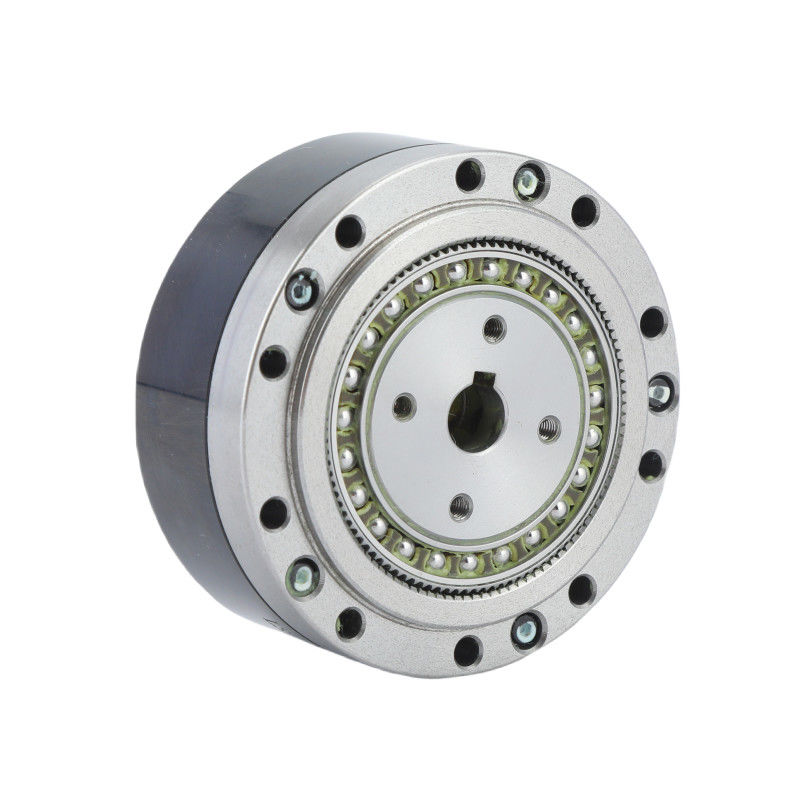

Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica 1

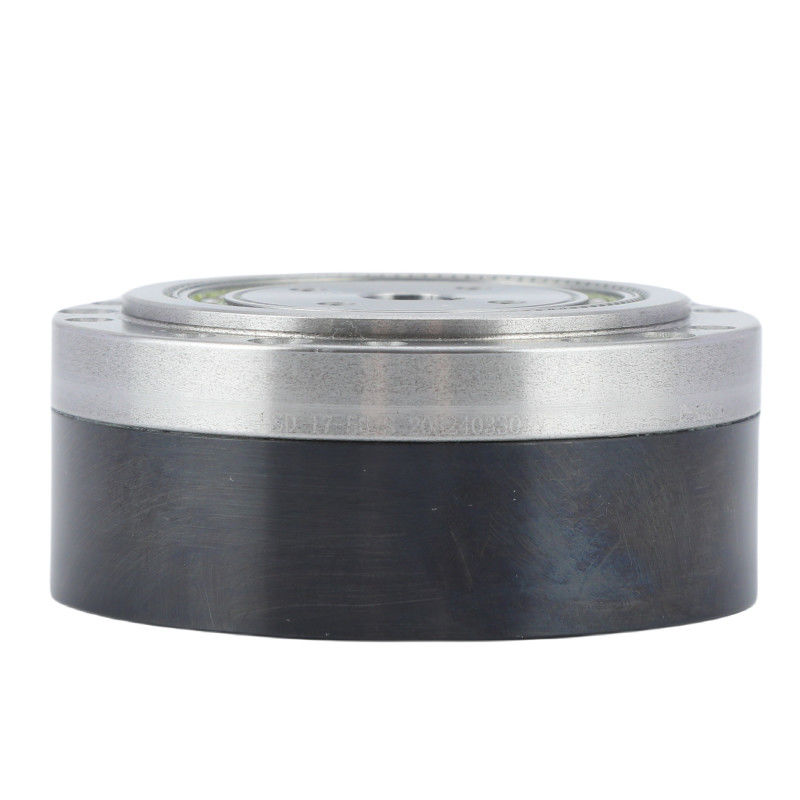

Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica 2

Ultra delgado Torque estático alto Harmónico de accionamiento Robótica caja de cambios armónica 3

Atributos clave del reducidor de ondas de tensión ultra plana de la serie I del LSD
Producto	Accionamiento armónico ultra plano
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	10 000 horas
Modelo	14, 17, 20, 25, 32
Peso	0.37 a 2.48 kg
Garantización	1 año

Aplicaciones


Sistemas de fabricación	Sistemas de embalaje	Robots humanoides	Dispositivos médicos

Descargar dibujos en PDF

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf El LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
