OEM caja de engranajes de transmisión armónica sellada con reductor de ondas de tensión

Caja de cambios de transmisión armónica OEM

caja de cambios de accionamiento armónico

Rodamiento de transmisión armónica OEM

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Modelo 14, 17, 20, 25, 32, 40

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Reducción de las ondas de tensión sellada LHT-III

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50, 80, 100, 120, 160

Reacción:

≤ 20 segundos de arco

Velocidad media de entrada:

Entre 3000 y 3500 r/min

La vida diseñada:

15000 horas

Modelo:

14, 17, 20, 25, 32, 40

Peso:

0.7 a 7.2 kg

El color:

Las partes de la cabeza

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Reducción de ondas de tensión sellada de alta rigidez torsional

Name: OEM caja de engranajes de transmisión armónica sellada con reductor de ondas de tensión
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modelo 14, 17, 20, 25, 32, 40
Availability: InStock

Descripción del producto

Los reductores de ondas de deformación sellados de la serie LHT-III son reductores de engranajes de alta precisión de alto par completamente sellados.

Estos engranajes de onda de deformación sellados son ideales paramáquinas herramientas.

Características clave

Capacidad de torsión alta
Alta rigidez por torsión
Alta precisión de posicionamiento
Relaciones de reducción: 50:1 a 160:1

Cuadro de parámetros nominales de la serie LHT-III

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?	Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20 años	0.7	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20 años	0.99	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20 años	1.32	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20 años	2.02	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20 años	4.2	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20 años	7.2	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

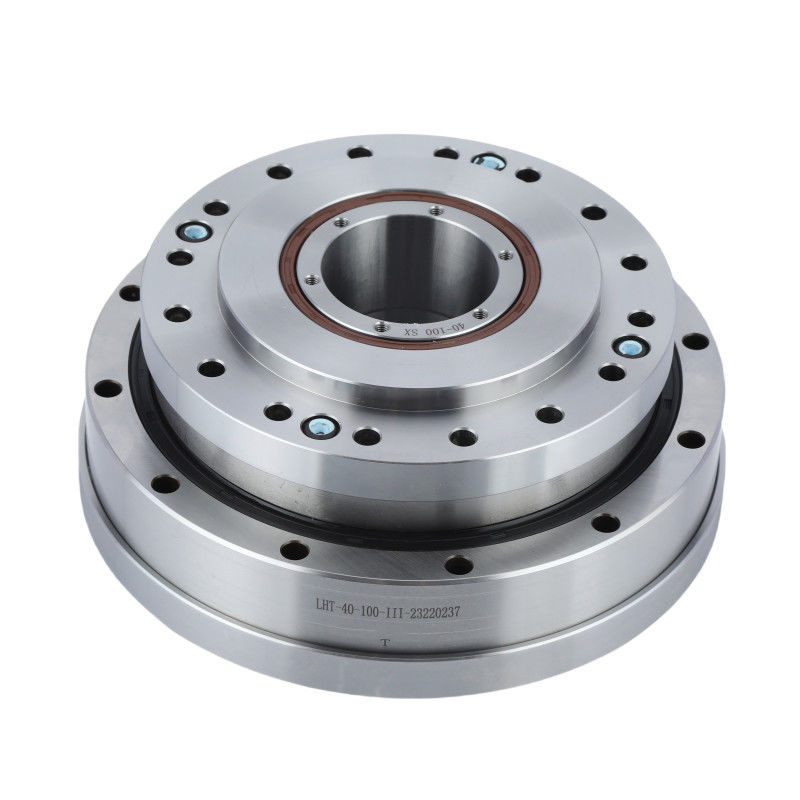

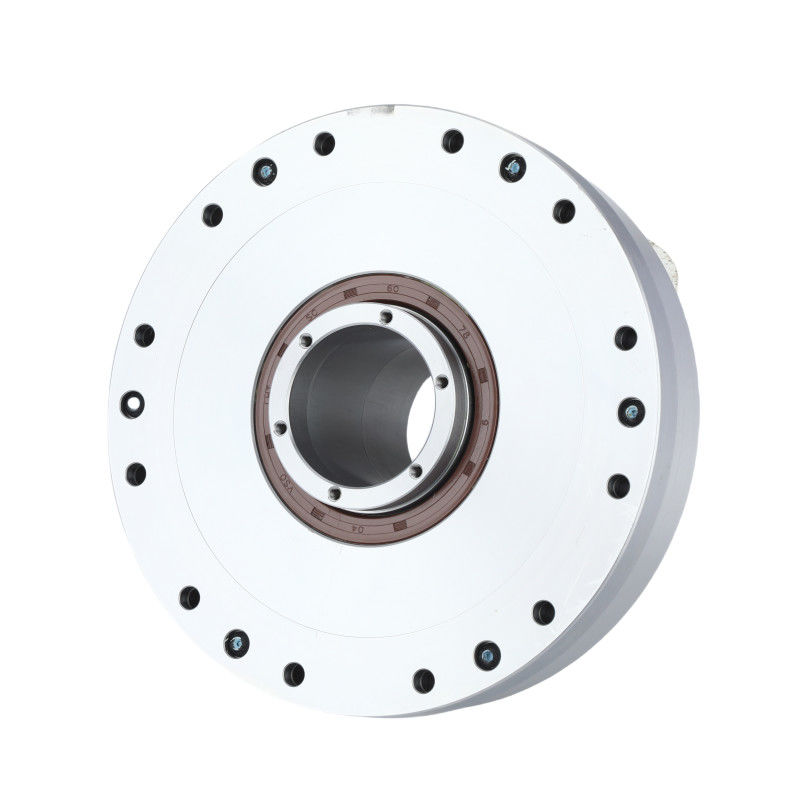

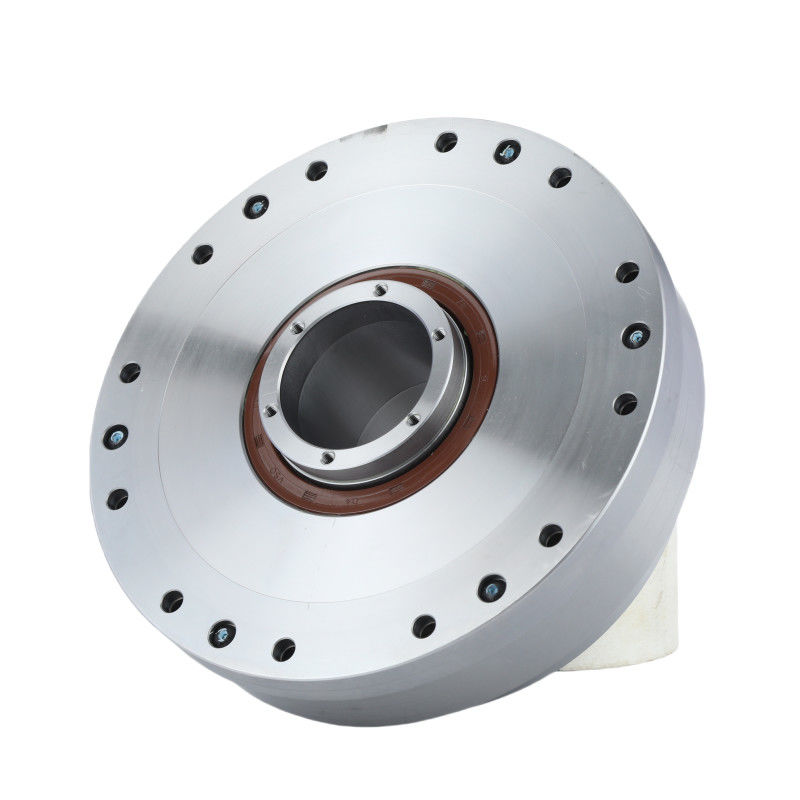

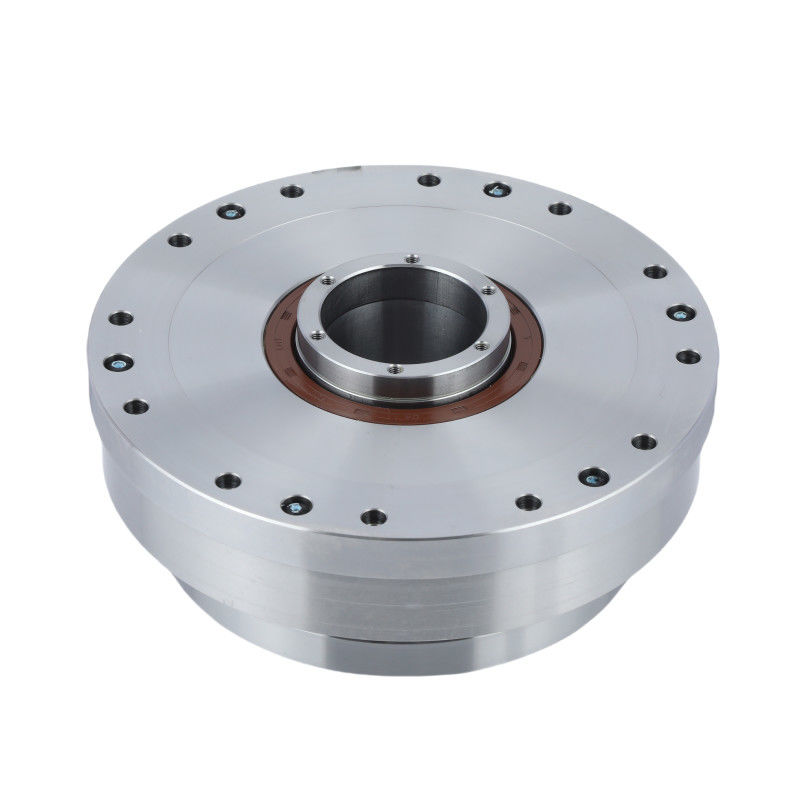

Imágenes detalladas

Principales atributos deLos resultadosReducción de ondas de tensión sellada de la serie LHT-III
Producto	Reducción de la onda de tensión sellada
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100, 120, 160
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	15000 horas
Modelo	14, 17, 20, 25, 32, 40
Peso	0.7 a 7.2 kg
Garantización	1 año

Aplicaciones


Robots industriales	Dispositivos médicos	Semi-conductores
