Caja de engranajes de onda de tensión en miniatura de OEM Caja de engranajes de transmisión armónica de retroceso cero

Caja de engranajes de oleaje de deformación OEM

Caja de engranajes de las ondas de deformación armónica

El motor de engranaje armónico OEM

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

El modelo 8, el modelo 11

Contacta con nosotros

Solicitar una cita

Caja de engranajes de onda de tensión en miniatura de OEM Caja de engranajes de transmisión armónica de retroceso cero

Detalles del producto

Producto:

Dispositivo armónico en miniatura

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50, 80, 100

Reacción:

≤ 30 segundos de arco

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

10 000 horas

Modelo:

8, 11

Peso:

0de 0,06 a 0,27 kg

Garantización:

1 año

El color:

Las partes de la cabeza

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Dispositivo armónico en miniatura de alta capacidad de carga

Name: Caja de engranajes de onda de tensión en miniatura de OEM Caja de engranajes de transmisión armónica de retroceso cero
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: El modelo 8, el modelo 11
Availability: InStock

Descripción del producto

Las unidades de transmisión armónica modelo 8 y modelo 11 de las series LS y LH se conocen como el reductor de ondas de deformación en miniatura.
Los reductores de ondas de deformación miniatura de la serie LS y LH proporcionan una alta precisión de posicionamiento en un paquete muy compacto.
Estos accionamientos armónicos son muy adecuados para aplicaciones de semiconductores y robótica, especialmente en los ejes del extremo del brazo para pequeños robots industriales y colaborativos,máquinas industriales en las que el peso es un factor crítico.

Características clave

• Compacto y ligero

• Alta precisión de posicionamiento

• Gran capacidad de par
• Alta capacidad de carga radial, axial y de momento

• Se dispone de tres ratios de reducción: 50:1 a 100:1

Cuadro de parámetros nominales de la serie LS

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?	Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40 años	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40 años	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30 años	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤ 30 años	0.17	10000

Cuadro de parámetros nominales de la serie LH

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?	Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40 años	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40 años	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30 años	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

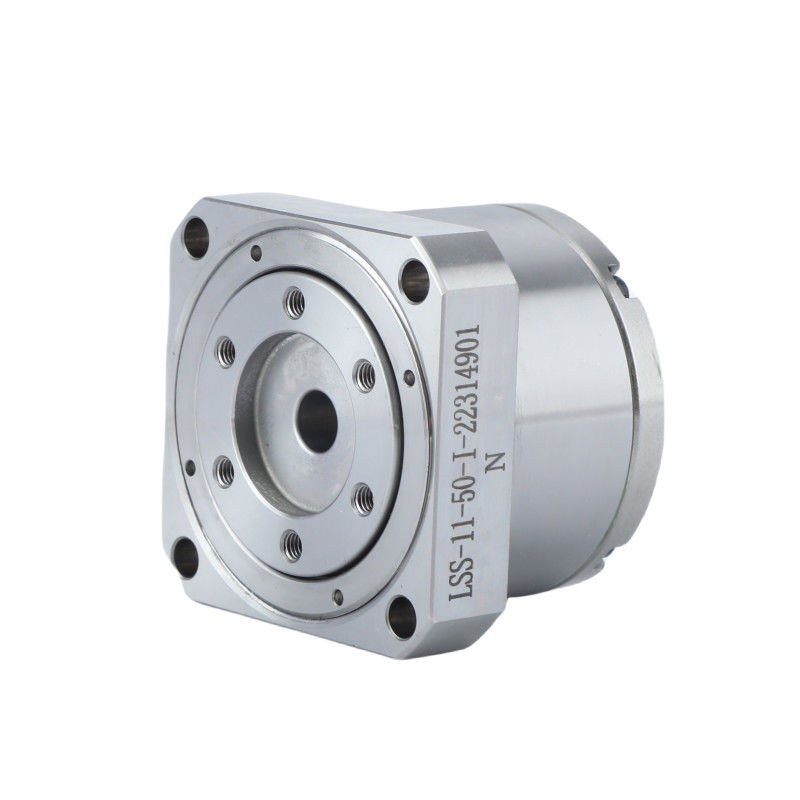

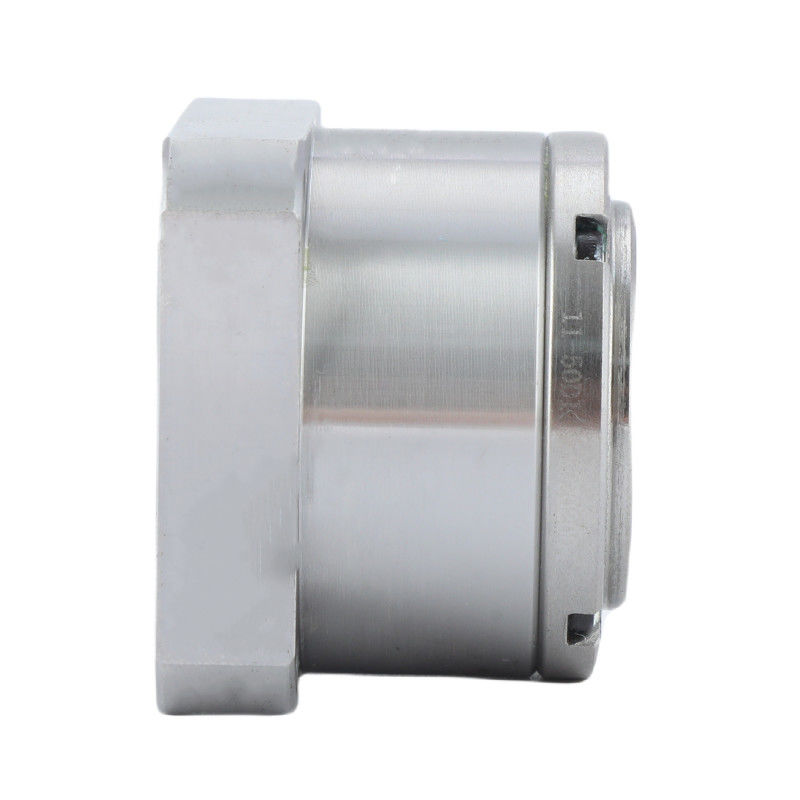

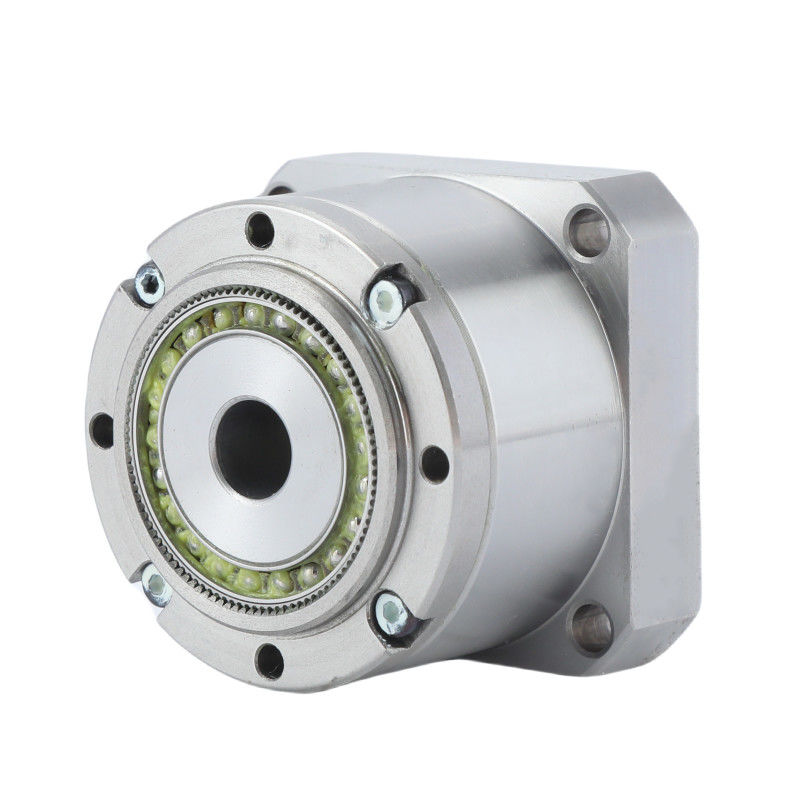

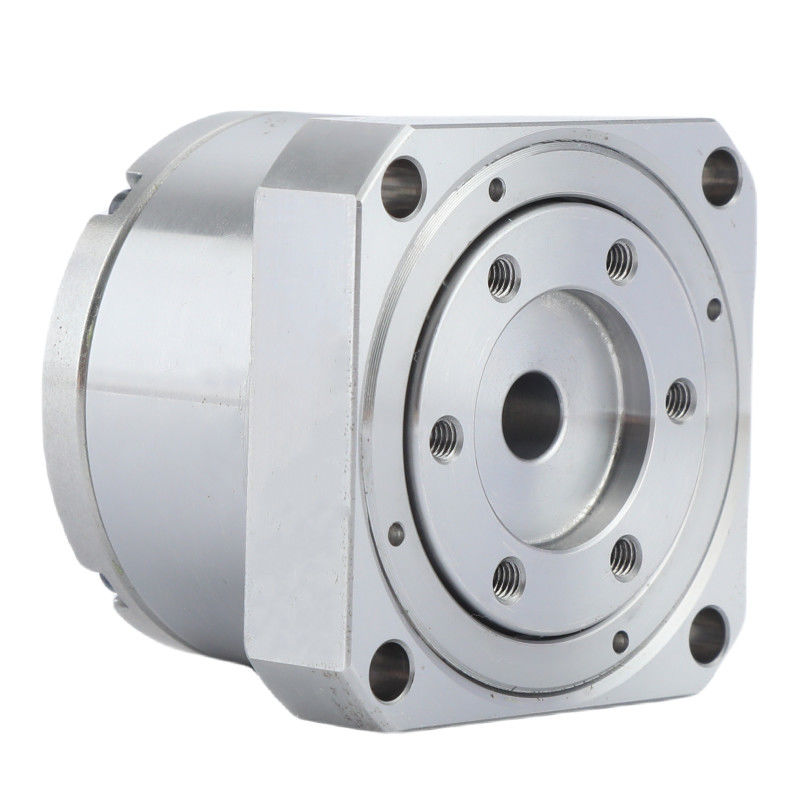

Imágenes detalladas

Principales atributos deDispositivo armónico en miniatura de la serie LS y LH
Producto	Reducción de las ondas de tensión
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100
Reacción	Menos de 30 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	10 000 horas
Modelo	8, 11
Peso	0de 0,06 a 0,27 kg
Garantización	1 año

Aplicación

Los accionamientos armónicos, o accionamientos armónicos de engranajes, son mecanismos especializados de engranajes que son conocidos por su precisión y diseño compacto.Encuentran aplicación en una variedad de campos debido a sus propiedades únicas.

Trabajo de los robots	Los accionamientos armónicos se utilizan ampliamente en robótica por su alta relación de torque-peso y precisión.
Aeronautica y aeroespacial	En ingeniería aeroespacial, estos motores se utilizan en sistemas de satélites y naves espaciales debido a su fiabilidad y compacidad.Son esenciales en mecanismos que requieren una alta precisión y una reacción mínima, como las antenas de satélite y el tren de aterrizaje.
Dispositivos médicos	Los motores armónicos se utilizan en varios dispositivos médicos, incluidos robots quirúrgicos y equipos de diagnóstico.Su precisión y movimiento suave son fundamentales para operaciones delicadas y diagnósticos precisos.
Automatización industrial	Se emplean en sistemas de automatización industrial para tareas como manejo de materiales, ensamblaje y máquinas herramientas.Su capacidad para manejar cargas altas manteniendo la precisión los hace adecuados para estas aplicaciones.
Sistemas ópticos	Los motores armónicos se utilizan en sistemas ópticos, como telescopios y cámaras de alta precisión, donde el posicionamiento preciso y el mínimo juego mecánico son cruciales.
Automóvil	En aplicaciones automotrices, los accionamientos armónicos se pueden encontrar en sistemas que requieren un control de movimiento compacto y eficiente,por ejemplo, en determinados tipos de mecanismos de dirección o sistemas avanzados de asistencia al conductor (ADAS).
