Unidades de engranaje de alta precisión de transmisión armónica CNC Reducción de la caja de engranajes de onda de tensión

Caja de engranajes de transmisión armónica CNC

Unidad armónica de onda de tensión

Reducción de la caja de engranajes de las ondas de deformación

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Los datos de los datos de los Estados miembros de la Unión Europea que se utilicen para la evaluació

Contacta con nosotros

Solicitar una cita

Unidades de engranaje de alta precisión de transmisión armónica CNC Reducción de la caja de engranajes de onda de tensión

Detalles del producto

Producto:

Las unidades de engranaje armónico LSS-I

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50, 80, 100, 120

Reacción:

≤ 20 segundos de arco

Velocidad media de entrada:

3000 o 3500 r/min.

La vida diseñada:

15000 horas

Modelo:

14, 17, 20, 25, 32, 40

Peso:

0.51 a 4.6 kg

Garantización:

1 año

El color:

Las partes de la cabeza

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Unidad de engranaje armónico de alta rigidez LSS - Serie I Reducción de ondas de tensión

Name: Unidades de engranaje de alta precisión de transmisión armónica CNC Reducción de la caja de engranajes de onda de tensión
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Los datos de los datos de los Estados miembros de la Unión Europea que se utilicen para la evaluació
Availability: InStock

Descripción del producto

Las unidades de engranajes armónicos de la serie LSS-I se conocen como el reductor de ondas de deformación de motor de accionamiento directo en forma de copa con partes menos dañables.

Este diseño permite un uso más compacto y eficiente del espacio, ofrece ventajas como una alta eficiencia, precisión y menor mantenimiento, ya que hay menos componentes propensos al desgaste,ayuda a prolongar la vida de servicio en gran medida.

Las unidades de engranaje armónico de la serie LSS-I se utilizan ampliamente en robots, equipos de automatización como equipos CNC y equipos de rotación, fabricación de semiconductores, equipos médicos, etc.

Características clave

Alta exactitud
Rodamiento de salida de alta capacidad de carga
Relaciones de reducción de 50:1 a 120:1

EspecíficoEficienciael

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible	Velocidad de rotación media admisible de entrada	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Grasa	Grasa	Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20 años	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20 años	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20 años	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20 años	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20 años	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20 años	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Imágenes detalladas

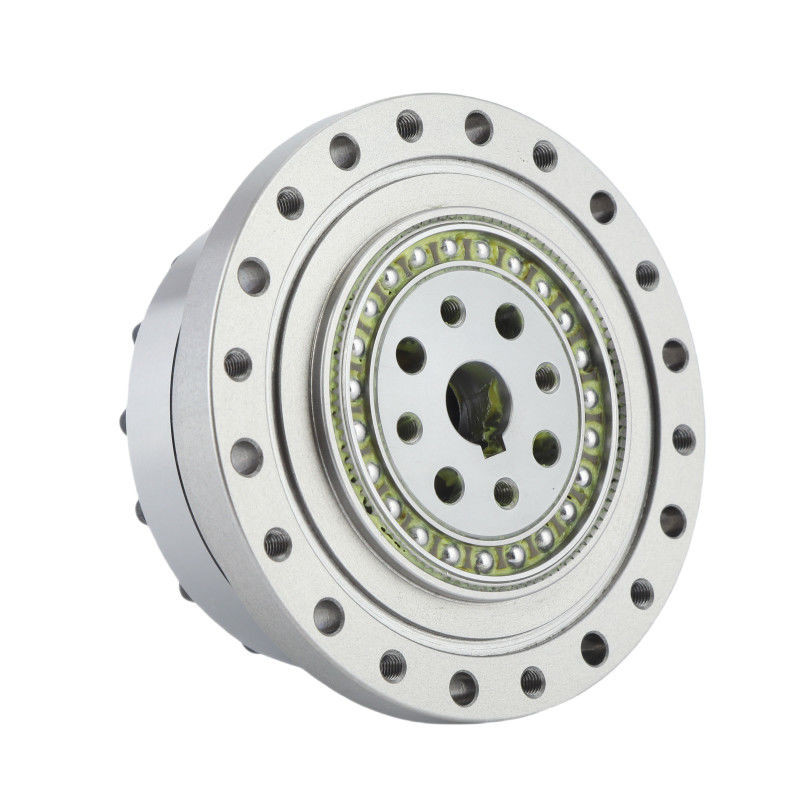

Unidades de engranaje de alta precisión de transmisión armónica CNC Reducción de la caja de engranajes de onda de tensión 0

Atributos clave de las unidades de engranaje armónico de la serie I
Producto	Unidades de engranaje armónico
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100, 120
Reacción	Menos de 10 segundos de arco
Velocidad media de entrada	3000 o 3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	15000 horas
Modelo	14, 17, 20, 25, 32, 40
Peso	0.51 a 4.6 kg
Garantización	1 año

Unidades de engranaje de alta precisión de transmisión armónica CNC Reducción de la caja de engranajes de onda de tensión 1

Dibujos en PDF

LSS-14-XX-U-I.pdf LSS-17-XX-U-I.pdf LSS-20-XX-U-I.pdf

LSS-25-XX-U-I.pdf LSS-32-XX-U-I.pdf LSS-40-XX-U-I.pdf
